«Уберите один килограмм с редуктора, и вертолет сможет нести два дополнительных килограмма полезной нагрузки. Все инженеры роторов во всем мире знают математику. Но за сорок лет немногие осмелились дать ответ».

Возможно, вы никогда не задумывались о том, в чем заключается самая смертельная уязвимость вертолета.

Это не двигатель. Это не ротор. Это нечто спрятанное глубоко внутри фюзеляжа, то, чего вы никогда не увидите — главный редуктор.

Поэтому на протяжении десятилетий общая конфигурация главных редукторов вертолетов редко подвергалась кардинальным изменениям – не потому, что нет новых идей, а потому, что любое «более легкое» решение должно одновременно отвечать еще более жестким требованиям по надежности и технологичности. Вам предстоит убедить не только доску отзывов, но и историю, построенную на основе накопленных летных часов.

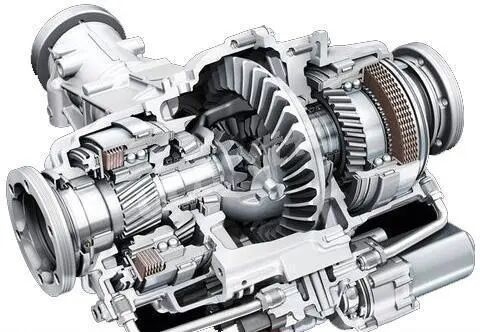

Традиционные решения хорошо себя зарекомендовали: спирально-конические шестерни обеспечивают изменение направления в сочетании с планетарными шестернями для постепенного снижения скорости. Обычно встречаются три или четыре стадии. Каждый этап означает больше шестерен, подшипников, корпусов, систем смазки и конструктивных запасов – и, следовательно, больший вес. Но преимущества столь же очевидны: обилие данных, четко определенные границы и управляемый риск – достаточно зрелые, чтобы даже каждый болт имел десятилетия эксплуатационного опыта, подтверждающего его.

Осмелились бы вы запихнуть в главную трансмиссию новую конфигурацию, не имеющую того же «полётного рекорда»?

Большинство людей не стали бы.

Лицевые механизмы являются именно таким кандидатом: за ними наблюдают все, но инженерное дело требует предельной осторожности.

Однако то, что действительно превратило Face Gears в звезду вертолетного сообщества, — это не их способность поворачивать за угол.

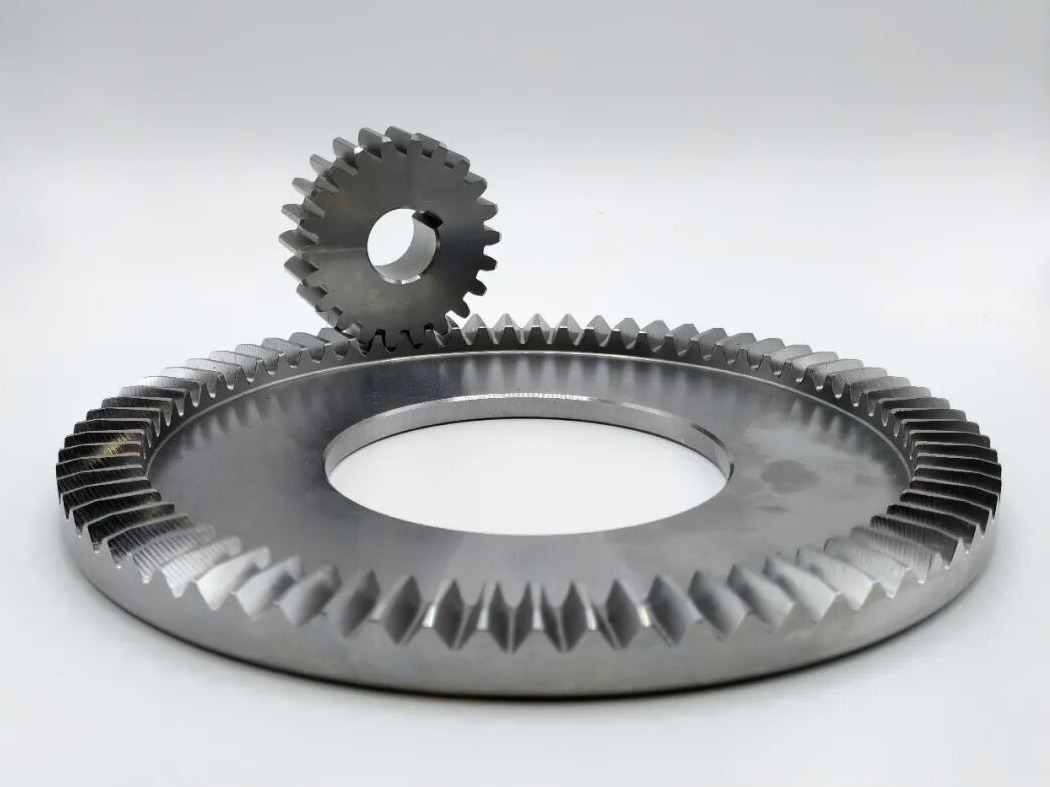

Сами по себе лицевые шестерни не новы. Они имеют вид плоского диска с зубцами на торце; при зацеплении со стандартной цилиндрической шестерней оси пересекаются. Проще говоря, они, естественно, хорошо справляются с «поворотными» путями передачи: в некоторых схемах изменение направления, которое в противном случае потребовало бы дополнительных конических шестерен, может быть заменено или упрощено более компактной конфигурацией.

Но настоящая причина, по которой передние шестерни продолжают появляться в вертолетных кругах, не просто «поворот».

Дело в том, что они хорошо подходят для разделения власти.

Разделение одного потока мощности на два или даже несколько путей, передача их по разным маршрутам и последующее повторное объединение на выходе. Это называется трансмиссией с разделенным крутящим моментом.

Большинство традиционных коробок передач передают мощность скорее как «однолинейную серию»: A приводит в движение B, B приводит в движение C, C приводит в движение D. Каждая ступень должна выдерживать полный крутящий момент, поэтому каждая ступень должна быть прочной и тяжелой.

Подход с разделением крутящего момента больше похож на «параллельный»: после A мощность разделяется на два пути, каждый из которых передает только половину крутящего момента, а затем снова объединяется перед D. Теоретически шестерни и подшипники на каждом пути должны выдерживать только меньшие нагрузки, поэтому детали могут быть меньше и легче, а корпус и опоры также могут быть более компактными.

Принцип прост.

Сложность жестокая.

Но прелесть торцевых шестерен в том, что в определенных конфигурациях они могут одновременно выполнять изменение направления, передачу и разделение/объединение мощности за меньшее количество этапов. Традиционная конструкция может потребовать три или четыре ступени для достижения снижения и распределения мощности, которые система разделения крутящего момента с лицевой передачей может сжать в одну или две ступени в соответствии с конкретными проектными задачами, создавая значительные возможности для снижения веса и объема на уровне системы.

В некоторых общедоступных исследованиях и инженерных сравнениях можно увидеть следующие результаты: на конкретной платформе и при определенных конструктивных ограничениях введение торцевых передач и уменьшение ступеней приводило к случаям, когда вес системы редуктора снижается примерно на 40%, а грузоподъемность также значительно увеличивается.

Следует подчеркнуть, что такие результаты представляют собой выигрыш от сравнения конфигураций в рамках одной и той же платформы, а не универсальные выводы, которые можно напрямую применять к различным платформам.

Но даже если вы относитесь к этому просто как к «сигналу масштаба», это все равно достаточно поразительно.

Потому что главный редуктор – это уже деталь почти тоннового класса. Достижение снижения веса на уровне системы примерно на «несколько сотен килограммов» — это не оптимизация параметров вертолета, а серьезное увеличение возможностей выполнения полетов, дальности полета, выносливости и полезной нагрузки. Во многих случаях именно в этом заключается разница между возможностью «перевезти с собой дополнительное оборудование, дополнительное топливо или дополнительного человека».

В этот момент возникает, казалось бы, очевидная версия: поскольку преимущества настолько значительны, почему этот маршрут не стал стандартным маршрутом для всех типов вертолетов?

Однако до сих пор он не получил широкомасштабного внедрения.

Ответ кроется не в концепции, а в инженерных деталях. У трансмиссии с разделением крутящего момента есть фатальная инженерная проблема: как гарантировать, что распределение крутящего момента между двумя путями действительно близко к 50:50?

Теоретически симметричный дизайн дает соотношение 50:50. В действительности шестерни имеют погрешности изготовления, валы имеют отклонения сборки, корпус упруго деформируется, шлицы имеют люфт, жесткости подшипников и опор не идеально равномерны. Любое отклонение, которое «выглядит небольшим», приведет к нарушению баланса распределения нагрузки.

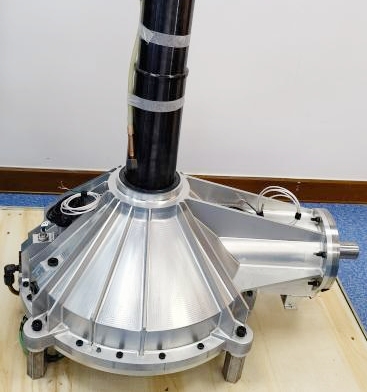

В 2002 году НАСА поручило компании Boeing построить экспериментальную коробку передач мощностью 167 кВт (приблизительно 224 лошадиных силы, что меньше мощности Honda Civic) с торцевыми шестернями для разделения крутящего момента. Результаты испытаний: соотношение разделения двух входных шестерен составило 52:48. Две промежуточные шестерни на соединяющей стороне показали соотношение 57:43. На экспериментальном уровне такие отклонения являются «результатами», но с инженерной точки зрения они, по сути, являются «переменными, которые необходимо проектировать и контролировать».

52:48 – разница в 4 процентных пункта. Это звучит не так уж и много.

Но если на ваш подшипник приходится 52%, ваш усталостный срок службы будет короче, чем у подшипника на другой стороне.

Если вы являетесь промежуточной шестерней, несущей 57%, контактное напряжение вашего зуба будет значительно выше, чем среднее расчетное значение, а в такой системе, как вертолет, где запасы безопасности должны быть точно рассчитаны, разница в сроке службы — это разница в запасе прочности.

На вертолёте разница в жизни — это разница в запасе прочности. И запас прочности никогда не бывает «средним» — он определяется той деталью, которая выйдет из строя первой.

Список факторов, влияющих на распределение нагрузки, длинный: жесткость опоры, люфт, ошибки осевой установки, люфт шлица, упругость конструкции... Команда Национальной ключевой лаборатории трансмиссии вертолетов Нанкинского университета аэронавтики и астронавтики провела систематические исследования и пришла к интересному выводу: чем больше жесткость опоры промежуточных шестерен, тем лучше, а для входных шестерен - чем меньше жесткость опоры, тем лучше. Осевые ошибки установки лицевого колеса приводят к смещению контактной поверхности к кончику зуба и внутреннему концу, что непосредственно ухудшает состояние зацепления.

В переводе на простой язык:

Недостаточно просто изготовить каждую деталь. Вам придется настроить «мягкость/жесткость» и «геометрические положения» всей системы в чрезвычайно узком окне. Небольшое отклонение, и распределение нагрузки выходит из равновесия. Как только распределение нагрузки выходит из равновесия, какой-то компонент выйдет из строя раньше времени.

Таким образом, во многих публичных материалах в конечном итоге подчеркивается не то, что «торцевые шестерни могут распределять крутящий момент» — этот принцип уже давно понятен всем. Скорее, это больше похоже на то, станет ли разделение крутящего момента на лицевой передаче инженерной реальностью, зависит от того, сможете ли вы контролировать жесткость опоры вала, ошибки сборки и эластичность конструкции до уровня, который обеспечивает стабильное распределение нагрузки.

Заключительным замечанием этого отчета НАСА было не то, что «торцевые шестерни могут распределять крутящий момент» — это уже все знали.

Был сделан вывод: возможность разделения крутящего момента на торцовой передаче зависит от точного выбора жесткости опоры вала.

Это не концептуальная проблема. Это проблема точности.

Таким образом, сфера применения многолучевой передачи с лицевым механизмом на бумаге не так широка, как можно было бы подумать. Но там, где оно действительно уместно, его ценность огромна.

Уровень первый: главный редуктор вертолета.

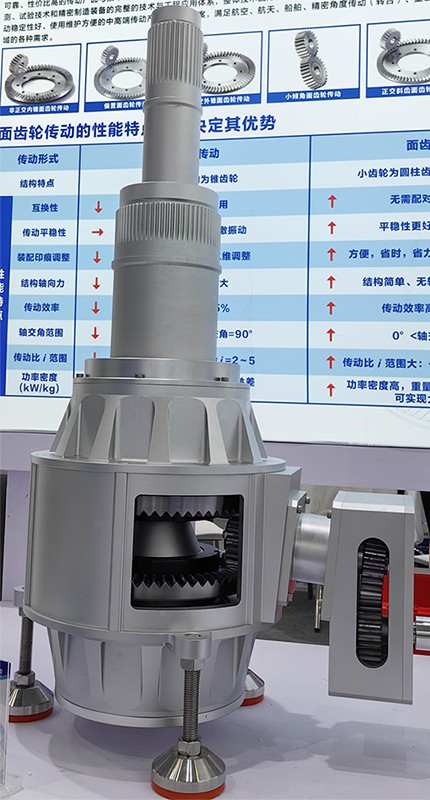

Это отправная точка и конечный пункт всех исследований. Высокая мощность, требования к экстремальному снижению веса, естественное пересечение осей и необходимость многопутевого резервирования — торцевые шестерни с разделенным крутящим моментом практически изготавливаются по индивидуальному заказу. На это указывает работа по проверке, проведенная НАСА, Боингом и DARPA. Системы трансмиссии вертолетов третьего поколения уже серьезно рассматривают возможность изменения конфигурации лицевого шасси.

Второй уровень: винтокрылая машина нового поколения.

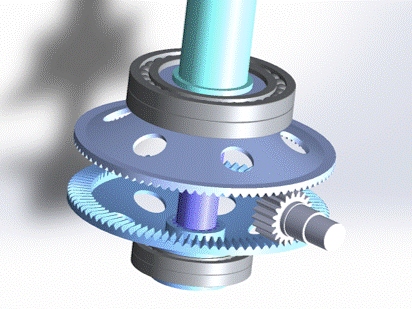

Конвертопланы, соосные винты, конфигурации со сложной тягой — системы трансмиссии этих новых архитектур более сложны, чем у традиционных вертолетов, и имеют большее стремление к компактности и легкому весу. Торцевые шестерни имеют концентрическую компоновку: две торцевые шестерни, соединенные друг с другом друг к другу, с несколькими шестернями, расположенными между ними. Эта «сэндвич»-структура, естественно, подходит для коаксиальных конструкций, обеспечивая как разделение мощности, так и изменение направления в очень компактном пространстве.

Третий уровень: eVTOL и тяжелые БПЛА.
Предполагается, что в конечном итоге они по-прежнему требуют мощного механического редуктора, а не полностью распределенного электропривода. Если для распределения мощности от турбовального двигателя на несколько несущих винтов необходим центральный редуктор, применяется логика разделения крутящего момента на лицевой передаче.

Зона освоения: морская и ветроэнергетика.
Многопутевое разделение мощности не является чем-то новым в этих областях, но разделение крутящего момента по схеме «лицевой механизм» не является основным промышленным методом. В сценариях, где вам не приходится бороться за каждый грамм, преимущество зрелости обычных планетарных передач практически невозможно перевернуть торцевым механизмам.

Четкий критерий: чувствительно ли ваше приложение к весу? Если ответ таков: «каждый килограмм имеет значение» (например, в самолетах), то разделение крутящего момента с лицевой передачей является серьезным кандидатом. Если ответ «немного больше веса не имеет значения» — например, в редукторах для горнодобывающей промышленности — придерживайтесь зрелых решений и спите спокойно.

Если немного растянуть временную шкалу, станет легче понять, почему это было «медленно».

Оглядываясь назад, можно сказать, что
концепция разделения крутящего момента с лицевой передачей серьезно предлагалась уже более тридцати лет, начиная с 1990-х годов. В «заманчивой величине» снижения веса на системном уровне недостатка нет.
Однако по сей день он не заменил традиционные решения в больших масштабах.
Не потому, что это плохо. Это потому, что быть «хорошим» — необходимое условие в инженерном деле, но никогда не достаточное.

Вам также необходимо доказать, что при массовом производстве геометрия зубьев постоянна, распределение нагрузки контролируется после сборки, состояние при соединении термической нагрузки предсказуемо, износ и несоосность остаются управляемыми после длительной эксплуатации, можно создать систему технического обслуживания и накопить данные о сроке службы. Другими словами, вам нужно, чтобы он не только прекрасно работал на испытательном стенде, но и продолжал работать «как вы обещали» после 10 000 часов.

От исследовательской работы до полевой модели, от лаборатории до полета – разрыв составляет немало статей SCI.

Это точная дисциплина всей производственной цепочки.

На чертежной доске все торцевые шестерни имеют соотношение 50:50.

Что действительно привлекает их в воздух, так это не рисунок, а одержимость третьим десятичным знаком.

И привить эту одержимость сложным системам, таким как лицевые механизмы и многоходовые трансмиссии, по сути, означает превратить «ошибку» в «переменную, которую можно спроектировать и контролировать». Это соревнование в полной системе точности лицевого механизма.

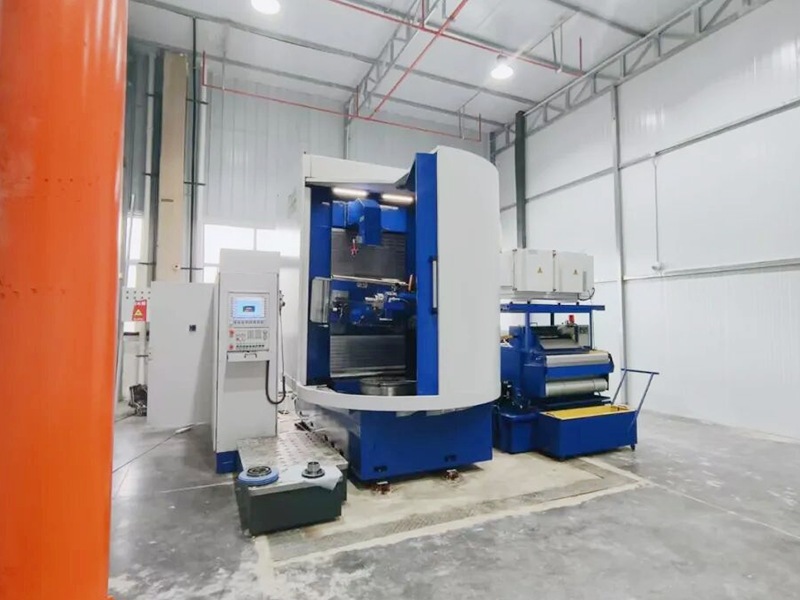

С этой целью компания LASER GEAR постоянно совершенствует свои проектные и производственные возможности – от обработки профиля зубьев до контроля сборки – постепенно превращая «выполнимое» в «воспроизводимое».
